HC42T靜音止回閥

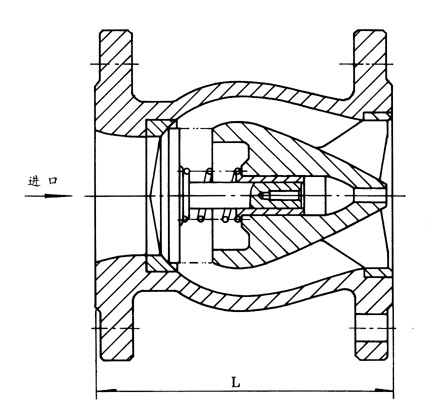

HC42T靜音止回閥結構及用途
靜音止回閥是由閥體、閥座、導流體、閥瓣、軸瓦及彈簧等零件組成。內部流道采用流線型設計，壓力損失小，靜音止回閥的閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。靜音止回閥主要用于給水、排水、消防、暖通系統，靜音止回閥可安裝于水泵出口處，防止介質倒流及水錘對泵的損壞。
HC42T靜音止回閥主要技術參數
|
公稱壓力 |
1.0 |
1.6 |
2.5 |
|
最高工作壓力 |
1.0 |
1.6 |
2.5 |
|
密封試驗壓力 |
1.1 |
1.76 |
2.75 |
|
殼體試驗壓力 |
1.5 |
2.4 |
3.75 |
|
適用介質 |
水 |
|
介質溫度 |
X＜80℃， T≤150℃， H≤200℃ |
HC42T靜音止回閥主要外形尺寸
|
公稱通徑 |
L |
|
50 |
120 |
|
65 |
150 |
|
80 |
180 |
|
100 |
240 |
|
125 |
300 |
|
150 |
350 |
|
200 |
450 |
|
250 |
500 |
|
300 |
550 |
|
350 |
572 |
|
400 |
600 |
|
450 |
650 |
|
500 |
700 |
主要零件材料
|
零件名稱 |
材料 |
|
閥體、導流體 |
鑄鐵、鑄鋼 |
|
閥座、軸瓦、閥瓣、軸 |
青銅或不銹鋼 |
|
彈簧 |
不銹鋼 |
注:法蘭連接尺寸：鐵制閥門按GB4216.4（5）-84標準，鋼制閥門按GB/T9113.1-2000（RF）標準。 |
