設計與制造：GB122239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78 |

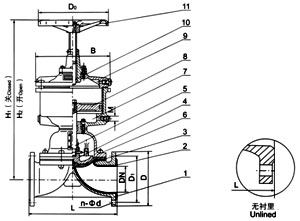

部件列表： 1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、下閥桿 6、閥蓋 7、氣缸 8、活塞 9、氣缸蓋 10、上閥桿 11、手輪
一、用途
用途：往復型氣動隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，往復型氣動隔膜閥適用于不同工作溫度和流體管路。往復型氣動隔膜閥適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN0.6、1.0、1.6
二、材料
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
氣缸：球墨鑄鐵
活塞：碳鋼
閥桿：碳鋼
手輪：鑄鐵
三、測試
襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1
四、主要尺寸及重量
|
DN
mm |
公稱壓力
MPa |
工作壓力
MPa |
L
（mm） |
D
（mm） |
D1
（mm） |
n-φd
（mm） |
F
（mm） |
H1
（mm） |
H2
（mm） |
D0
（mm） |
B |
氣源壓力
MPa |
氣源接頭
in |
耗氣量
cm3 |
質量 |
|
15 |
0.6
0．6 |
0.6 |
125 |
95 |
65 |
4-14 |
2 |
|
|
|
|
|
|
|
|
|
20 |
139 |
105 |
75 |
4-14 |
2 |
|
|
|
|
|
|
|
|
|
25 |
145 |
115 |
85 |
4-14 |
2 |
250 |
264 |
120 |
94 |
0.4 |
10×1 |
2.395×102 |
6．5 |
|
32 |
160 |
140 |
100 |
4-18 |
2 |
3025 |
328 |
140 |
120 |
0.4 |
12×1.25 |
6.082×102 |
|
|
40 |
180 |
150 |
110 |
4-18 |
3 |
306 |
328 |
140 |
120 |
0.4 |
12×1.25 |
6.082×102 |
|
|
50 |
210 |
165 |
125 |
4-18 |
3 |
379 |
405 |
160 |
185 |
0.4 |
12×1.25 |
1.235×102 |
25 |
|
65 |
250 |
185 |
145 |
4-18 |
3 |
467 |
502 |
240 |
245 |
0.5 |
16×1.5 |
3.725×103 |
31．5 |
|
80 |
300 |
200 |
160 |
4-18 |
3 |
483 |
523 |
240 |
245 |
0.5 |
16×1.5 |
3.725×103 |
62．5 |
|
100 |
350 |
220 |
180 |
8-18 |
3 |
565 |
617 |
280 |
330 |
0.5 |
20×1.5 |
9.458×103 |
93．5 |
|
125 |
400 |
250 |
210 |
8-18 |
3 |
664 |
732 |
320 |
380 |
0.5 |
20×1.5 |
1.409×104 |
114 |
|
150 |
460 |
285 |
240 |
8-22 |
3 |
750 |
830 |
320 |
470 |
0.5 |
20×1.5 |
2.868×104 |
164 |
|
200 |
0.4 |
570 |
340 |
295 |
8-22 |
4 |
930 |
1050 |
400 |
470 |
0.5 |
20×1.5 |
4.619×104 |
249 |
|
250 |
680 |
395 |
350 |
12-22 |
4 |
|
|
|
|
|
|
|
|
