頂裝式球閥設計規范 |
|
設計標準：API 6A、API 6D、ANSI B16.34、BS 5351
結構長度：ANSI B16.10
連接標準：ANSI B16.5
主體材質：碳鋼、不銹鋼、合金鋼
壓力試驗：API 598
壓力范圍：Class600-1500
口 徑 ： 2″-12″ |
| 頂裝式球閥產品特點 |
-
整體式閥體設計,上裝式樞軸固定支持,法蘭結構
-
整體式樞軸固定球桿設計
-
雙阻塞泄放功能
-
高強度整體式球桿結構,確保了球體的精確定位
-
樞軸采用防吹出保護結構
-
2組O型密封圈,加上閥桿上的防火填料結構,有效地防止泄露
-
防腐蝕,低摩擦系數的軸承
-
因可鎳波紋彈簧使尼龍密封的金屬閥座向球移動,具有進口和出口雙向密封功能
-
性能優越的標準尼龍和PEEK閥座,確保了低壓狀態下的有效密封
-
密封劑住入器設計,在緊急狀態下可住入密封膠,對閥桿或閥座進行密封
-
采用獨特的閥座可縮回技術,在線可更換球桿,閥桿密封圈金屬閥座及波紋彈簧
-
扭矩減少到最小,便于閥門操作
-
球桿與閥體有效接觸的,性能優越的防靜電接地設備
-
預置驅動裝置平臺及螺孔,隨時可裝配驅動裝置
-
防火功能:當閥座燒壞或損壞時,金屬閥座自動貼緊球體,閥座和球體之間較小的泄漏 |

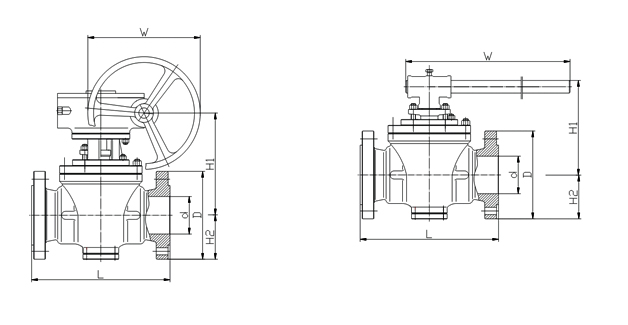

主要外型及連接尺寸表Main Types and Connecting Dimension
Class 150
|
Size |
G |
L |
H1 |
H2 |
W |
Weight |
|
in |
mm |
mm |
mm |
mm |
mm |
kg |
|
2 |
51 |
292 |
170 |
76 |
285 |
46 |
|
3 |
76 |
356 |
21 |
95 |
285 |
83 |
|
4 |
102 |
432 |
250 |
115 |
400 |
156 |
|
6 |
152 |
559 |
265 |
140 |
*400 |
256 |
|
8 |
203 |
660 |
355 |
172 |
*400 |
453 |
|
10 |
254 |
787 |
385 |
203 |
*600 |
622 |
|
12 |
305 |
838 |
400 |
242 |
*600 |
747 |
|
14 |
337 |
889 |
450 |
267 |
*600 |
959 |
|
16 |
387 |
991 |
510 |
299 |
*600 |
1220 |
|
18 |
438 |
1092 |
565 |
318 |
*600 |
1640 |
|
20 |
489 |
1194 |
620 |
349 |
*600 |
2118 |
|
24 |
591 |
1397 |
680 |
407 |
*700 |
2950 |
Class 300
|
Size |
G |
L |
H1 |
H2 |
W |
Weight |
|
mm |
mm |
mm |
mm |
mm |
mm |
kg |
|
2 |
51 |
292 |
170 |
83 |
285 |
49 |
|
3 |
76 |
356 |
21 |
105 |
285 |
87 |
|
4 |
102 |
432 |
250 |
127 |
400 |
164 |
|
6 |
152 |
559 |
265 |
159 |
*400 |
272 |
|
8 |
203 |
660 |
355 |
191 |
*500 |
479 |
|
10 |
254 |
787 |
385 |
777 |
*600 |
657 |
|
12 |
305 |
838 |
400 |
261 |
*600 |
783 |
|
14 |
337 |
889 |
450 |
292 |
*600 |
1007 |
|
16 |
387 |
991 |
510 |
324 |
*600 |
1281 |
|
18 |
438 |
1092 |
565 |
256 |
*700 |
1722 |
|
20 |
489 |
1194 |
620 |
388 |
*700 |
9994 |
|
24 |
591 |
1397 |
680 |
457 |
*760 |
3100 | |
|
|
|
